Весы ВМЭН-150-50/100-Д1-А/10 и ВМЭН-200-50/100-Д1-А/10

Характеристики и описание

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал управления).

Условное обозначение весов имеет следующий вид: ВМЭН-Х- 21/22-С-И-СТ-Д-А-ЗВ-ПК, где: Х - наибольший предел взвешивания (150, 200);

[Z1/Z2] - значение цены поверочного деления;

[С] - наличие в весах сервисных функций;

[И]- наличие интерфейса связи с персональным компьютером;

[СТ] - терминал управления - на стойке;

[А]- автономный источник питания;

[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления- Д1, Д2, Д3;

[ЗВ] - озвучивание показаний весов;

[ПК] - индикация показаний на персональном компьютере.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство установки по уровню (Т.2.7.1);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулём (Т.2.7.3);

-    устройство уравновешивания тары (Т.2.7.4.1);

-    многоцелевое использование показывающих устройств (4.4.4);

-    запоминающее устройство (4.4.6).

Весы выпускаются с жидкокристаллической и люминесцентной индикацией.

Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (номер Госреестра 46693), и интерфейсом USB для передачи данных на персональный компьютер.

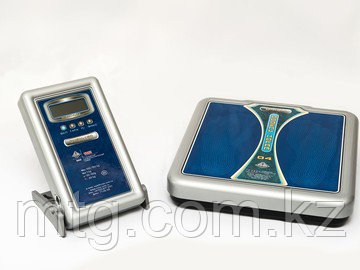

Общий вид весов показан на рисунке 1.

ВМЭН-Х- Z1/Z2-C-CT-A    ВМЭН-Х- Z1/Z2-C-CT-nK

Рисунок 1 - Общий вид весов

Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.

ВМЭН-Х- Zi/Z2^1^

ВМЭН-Х- Zi/Z2^3

ВМЭН-Х- Zi/Z2^2^

ВМЭН-Х-Z ^С-СТ-ПК ВМЭН-Х- Zi^X-CT^

ВМЭН-Х- Z1/Z2-СТ-А

ВМЭН-Х- Z1/Z2-А ВМЭН-Х- Zi^^^

Рисунок 2 - Места пломбировки весов
